STM32F103C8T6 System Board Imported SCM Core Board STM32 ARM Development Board
2
Direct purchase from the factory
Zagotovljeno varno plačevanje
Brezplačno darilo
Pravilnik o pošiljanju
Pravilnik o vračiluBrezplačno darilo
Dobrodošli v Roymall, vašo profesionalno spletno stran za nakup vrhunskih daril v veleblagovnicah. Zelo cenimo in cenimo vašo podporo in se vam želimo zahvaliti z dodatnim navdihom za vaše nakupe. Ko kupujete pri nas, ne samo da uživate v visokokakovostnih izdelkih, ki izboljšajo vaš življenjski slog, ampak boste ob vsakem naročilu prejeli tudi ekskluzivno brezplačno darilo. Pripravljeni raziskati našo zbirko in najti popolna darila? Oglejte si naš izbor vrhunskih izdelkov veleblagovnic, oddajte naročilo in veselite se brezplačnega darila, ki bo prispelo skupaj z vašim nakupom.Pravilnik o pošiljanju
Trudili se bomo, da vam artikle dostavimo po prejemu vaših naročil in poskrbimo, da pridejo varno. Podrobnosti o dostavi bodo navedene v vašem potrditvenem e-poštnem sporočilu.V večini primerov so naročila obdelana v 2 dneh.Posebnih okoliščinah bo zamuda naslednja: Ko oddate naročilo v soboto, nedeljo ali praznikih, bo zamuda 2 dni..Običajno potrebuje 5-7 delovnih dni (od ponedeljka do petka), če nanje ne vplivajo zamude letov ali drugi okoljski dejavniki..Ker je naša storitev pošiljanja po vsem svetu, bodo časi dostave odvisni od vaše lokacije, zato lahko traja nekaj časa in če ste v oddaljenih okrožjih ali državah, potrpežljivo počakajte.1. Pravilnik o vračilu in zamenjavi
Sprejemamo samo artikle, kupljene na roymall.com. Če kupite pri naših lokalnih distributerjih ali drugih prodajalcih, jih ne morete vrniti na naši strani. Končni prodani artikli ali brezplačna darila niso sprejemljivi za vračilo. Da bo vaš artikel upravičen do vračila, mora biti neuporabljen in v enakem stanju, kot ste ga prejeli. Prav tako mora biti v originalni embalaži.Po prejemu navodil za vračilo od nas paket zavijte in odložite na lokalni pošti ali drugem prevozniku.Vaš vrnjeni ali zamenjani artikel bomo obdelali v 3-5 delovnih dneh po prejemu. Vračilo bo obdelano in samodejno knjiženo na vaš prvotni način plačila.Vračila ali zamenjave ni mogoče sprejeti, če je bil izdelek izdelan po meri, vključno z velikostjo po meri, barvo po meri ali natisom po meri.Potrebujete več pomoči, nas kontaktirajte. service@roymall.com ali Whatsapp: +8619359849471
2.Pravilnik o vračilu
Po prejemu in preverjanju vrnjenega paketa boste prejeli polno vračilo ali 100% boniteto. Vračilo bo obdelano in samodejno knjiženo na vaš prvotni način plačila. Upoštevajte, da stroški pošiljanja in morebitne dajatve ali pristojbine niso povrnljivi. Dodatni stroški pošiljanja niso povrnljivi, ko je paket odposlan. Odgovorni ste za plačilo teh pristojbin in jih ne moremo odpustiti ali vrniti, tudi če se naročilo vrne k nam.Če imate težave z vračilom, nas kontaktirajte. service@roymall.com ali Whatsapp: +8619359849471Description:

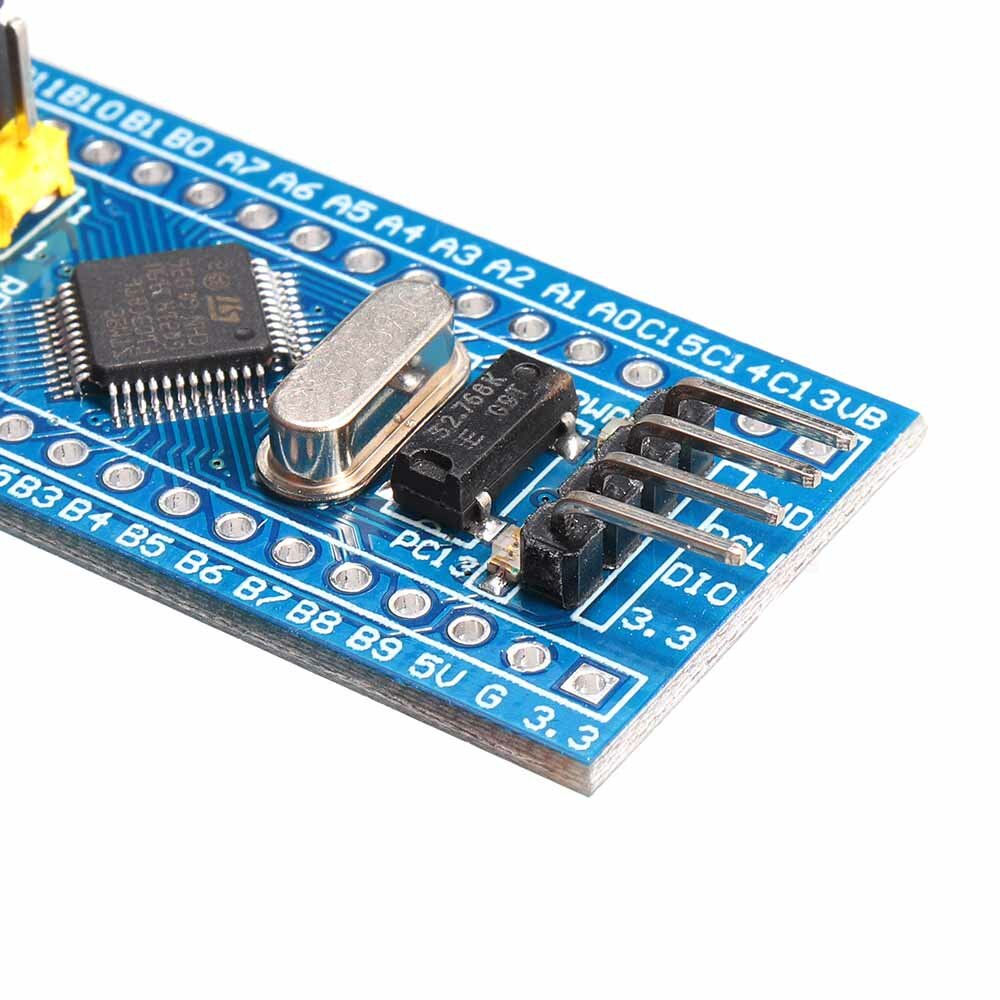

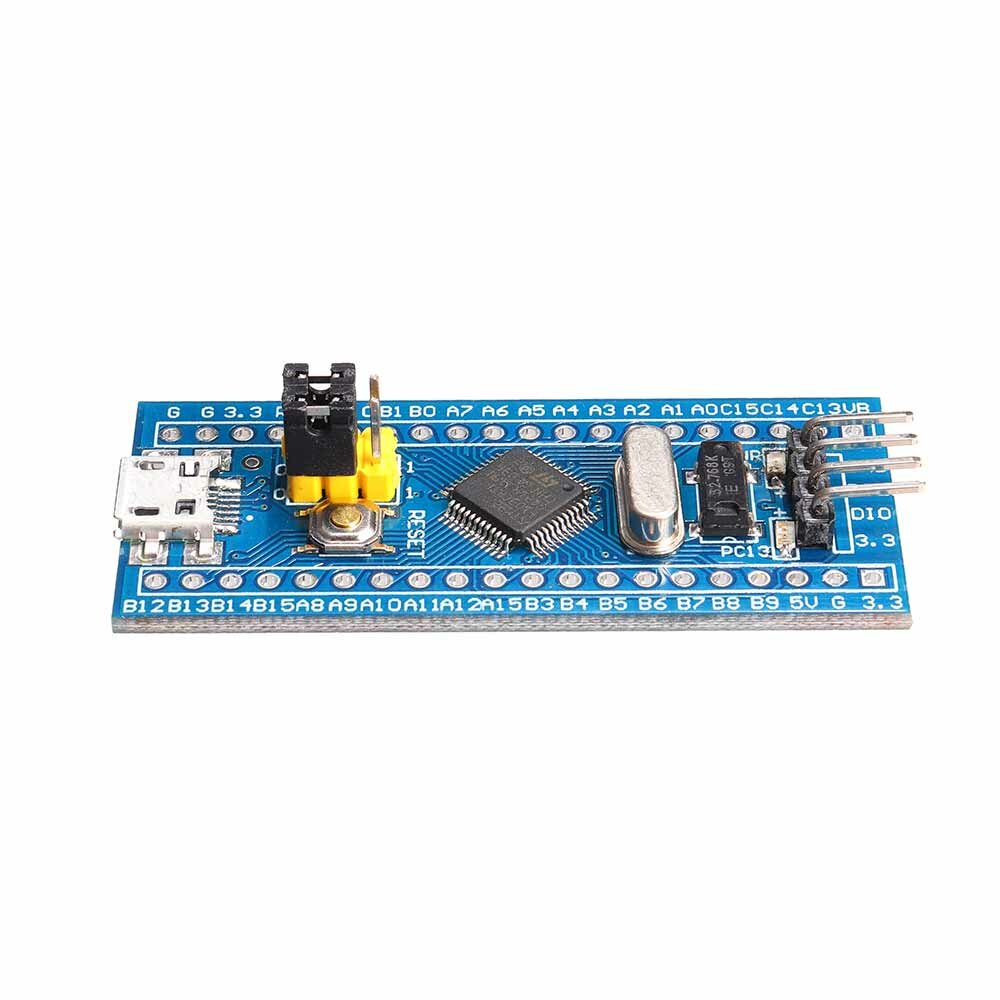

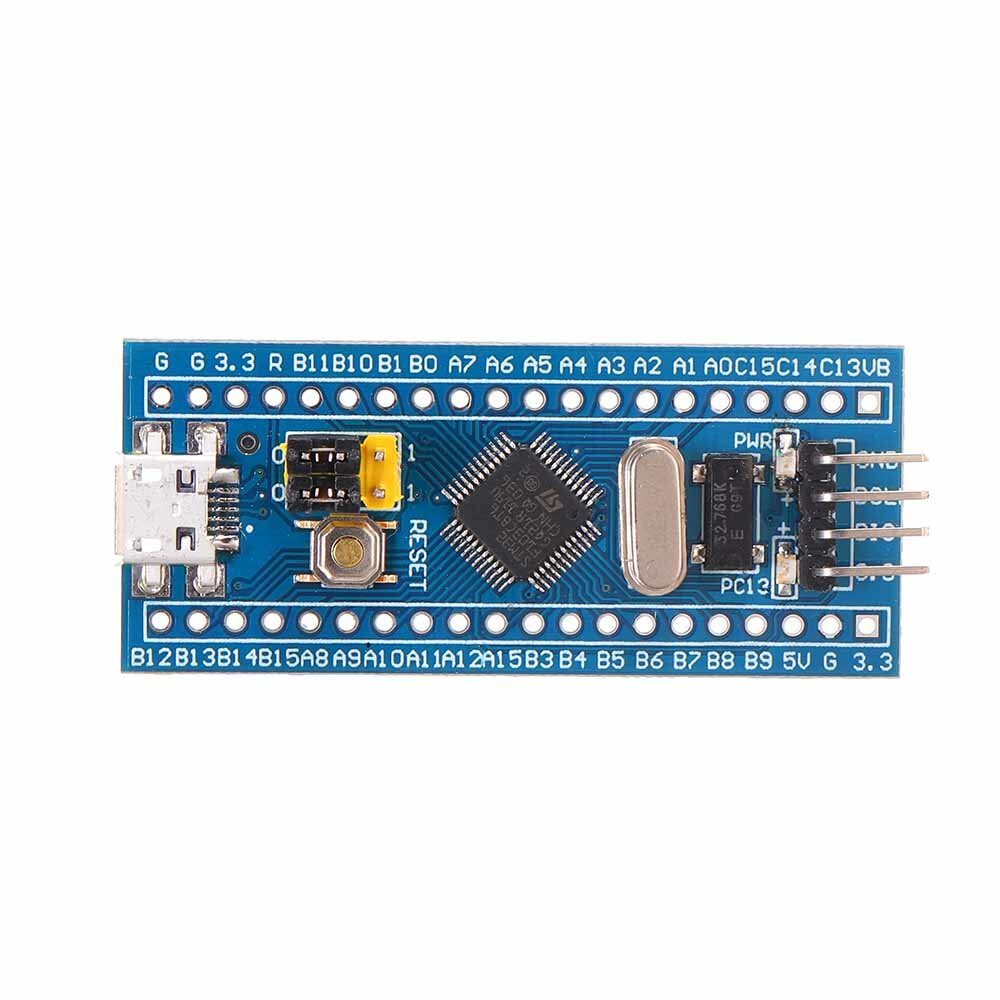

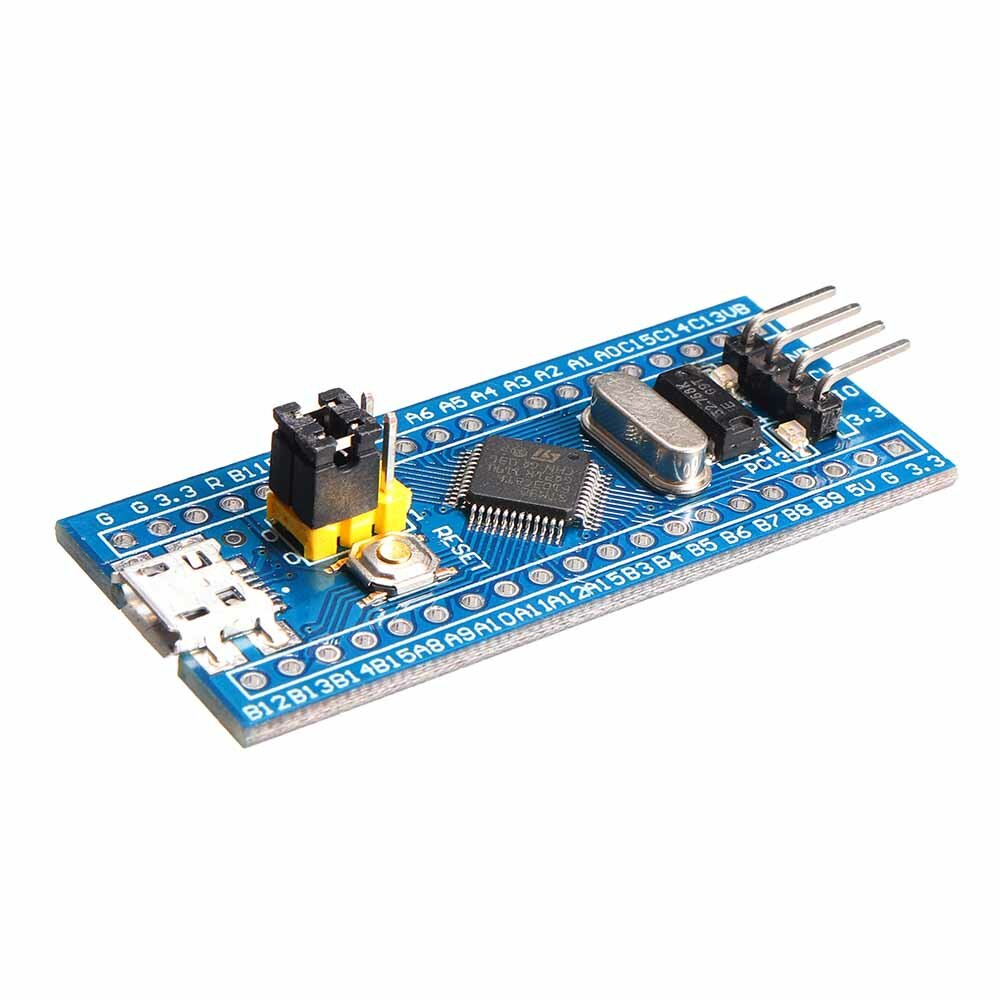

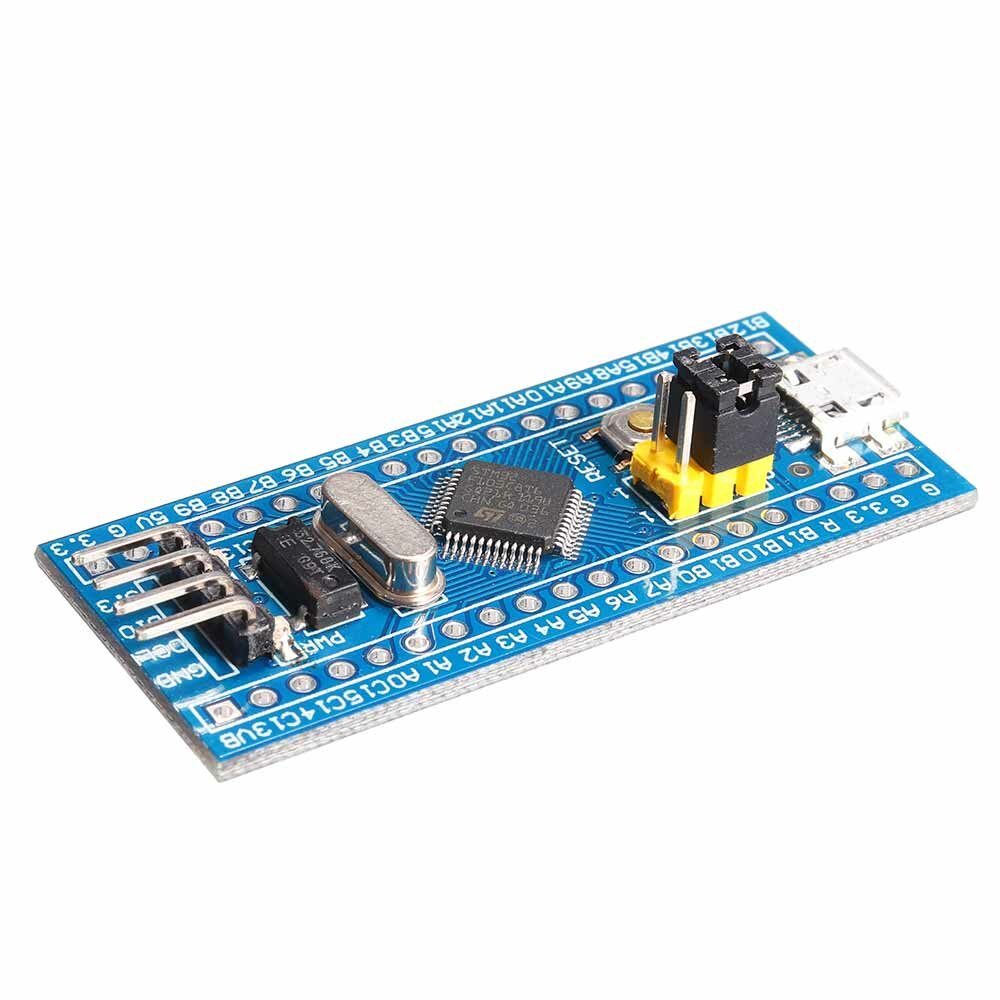

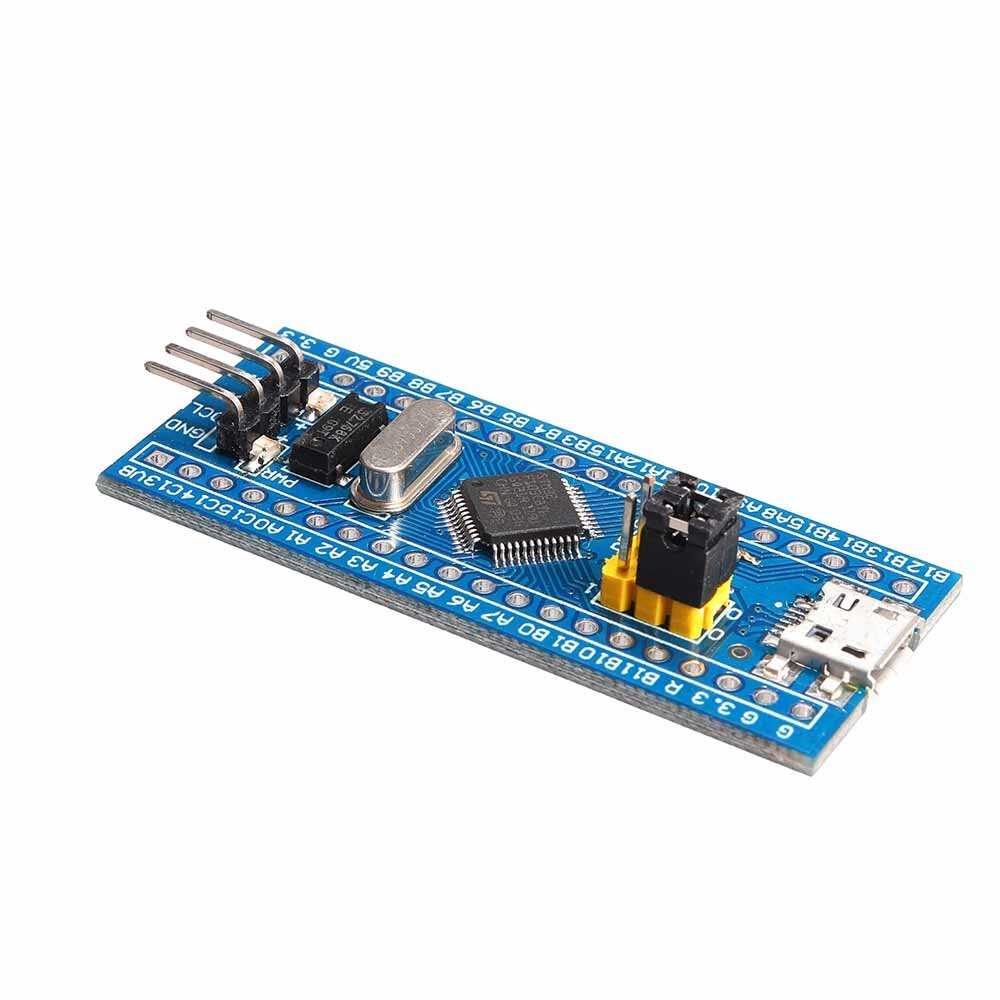

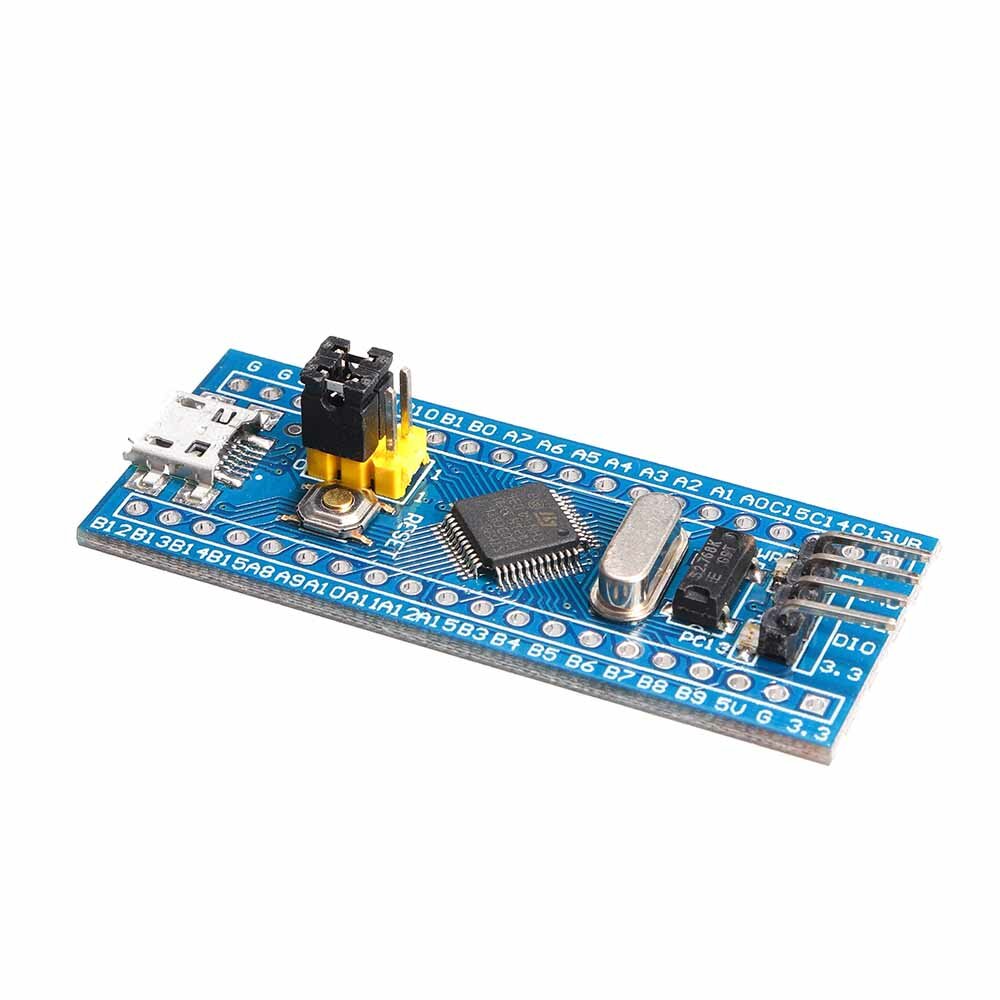

This is a core chip based on the STM32F103C8T6ARM core board, with the following functions:
1. The main board is based on the most basic MCU circuit, 8M and 32768 crystal oscillator circuit, and USB power supply circuit.
2. The core board is divided into two rows, leading to all I/O ports.
3. With SWD simulation debugging download interface, it is simple and convenient, and the debugging speed is fast.
4. Use Mirco USB interface, can do USB communication and power supply, USB interface, compatible with ordinary Android mobile phone charger interface.
6. RTC crystal Epson brand, easy to start and more stable.

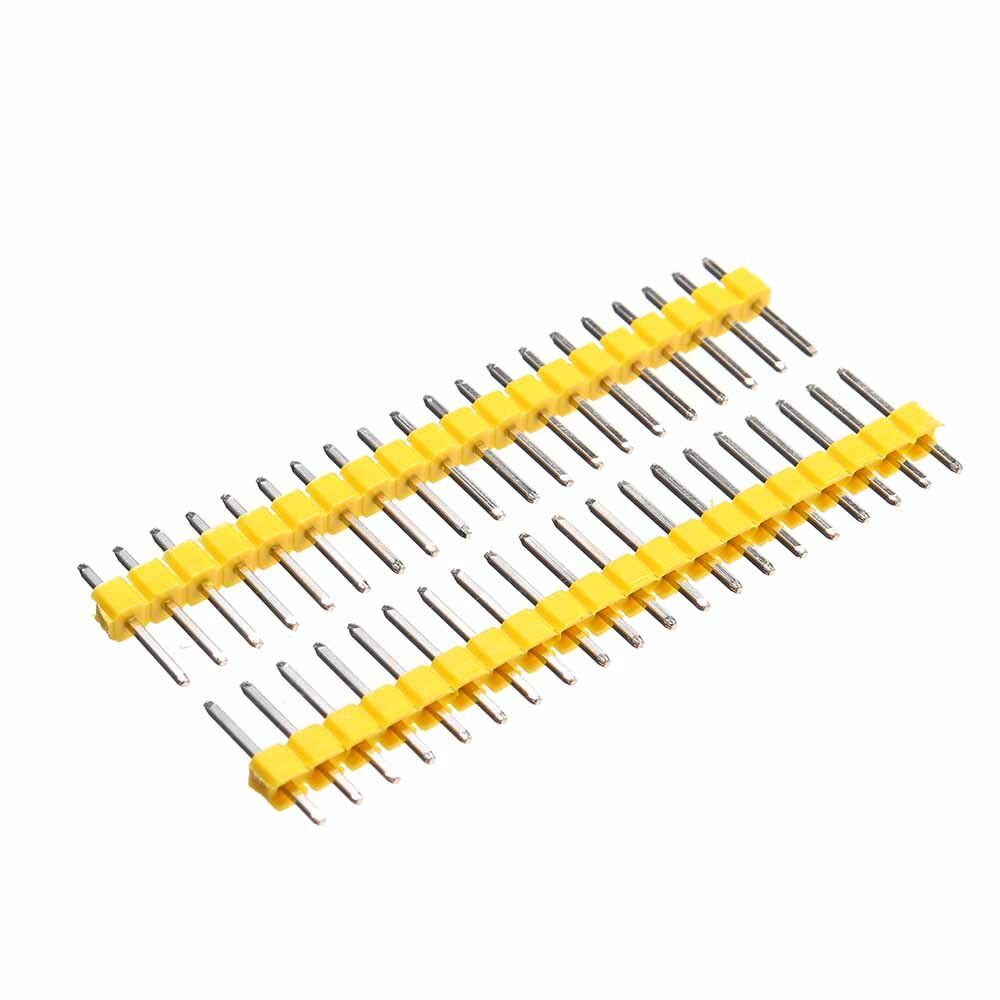

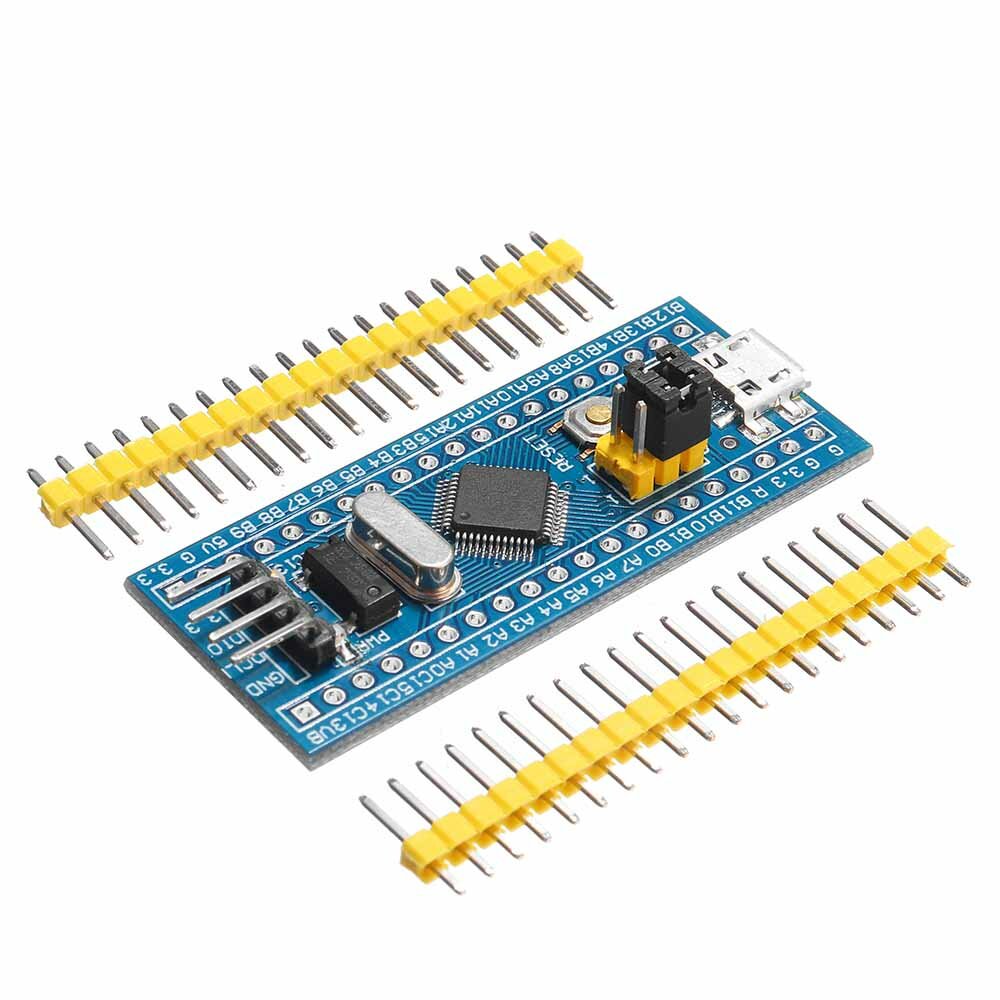

7. With double pins, but the pins are not welded by default, users can choose the welding direction that suits them according to their own application scenarios.
Chip description:
Model: STM32F103C8T6
Kernel: A.R.M 32-bitu2122-M3 CPU
Size: 22.86mm x 53.34mm
Packing type: LQFP;
Number of pins: 48;
Core: Cortex-M3;
Working frequency: 72MHz;
Storage resources: 64K Byte Flash, 20KByte SRAM;
Interface resources: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I/O port,
Analog-to-digital conversion: 2x ADC (12 bits / 16 channels)
Timers: 3 general-purpose timers and 1 advanced timer
Debug download: Support JTAG/SWD debug interface download, support IAP.
RT9193: 3.3V voltage regulator chip, the maximum output is 300mA.
MCU introduced:
1. The highest working frequency is 72MHz, waiting at 0 of the memory
up to 1.25DMips/MHz during periodic access
2. Single cycle multiplication and hardware division
3.64K Flash program memory
4.20 k byte slam
5.2.0~3.6V power supply and I/O pin
6. Power-on/power-off reset (POR/PDR), programmable voltage monitor (PVD)
7, 4~16MHz crystal oscillator
8. Embedded RC oscillator of 8MHz after factory adjustment
9. Embedded RC oscillator with calibration of 40kHz
10. Generate the CPU clock PLL
11.32kHz RTC oscillator with calibration function
12. Sleep, shutdown and standby modes
13. VBAT supplies power to RTC and backup registers
Interface Description:
1. SWD interface: support simulation, download and debugging.
2. Mirco USB interface: power supply and USB communication, download is not supported.
3. USART1 interface: USART1 can be used to download programs, or use USART1 for communication.
4. MCU pin interface: Lead out all I/O port pins for easy connection with peripherals.
5, 5V and 3.3V power input and output interface: used for external power supply, or common grounding treatment with other modules
Description of other equipment:
1. Power indicator light (PWR): The status of the power indicator light can determine whether the power supply is stable.
2. User LED (PC13): It is convenient for I/O output test or to instruct the program to run.
3. Start to jump to select programming mode: (1, user flash memory 2, SRAM 3, system memory).
4. Reset button: reset the chip for the user program.
5,8M crystal oscillator: The frequency can be set to make the system main frequency 72MHz.
6,32.768KHz crystal oscillator: can be used for built-in RTC or calibration.
Package included:
1 x STM32F103C8T6 System Board
